电机 T-N 和 I-N 曲线解读指南

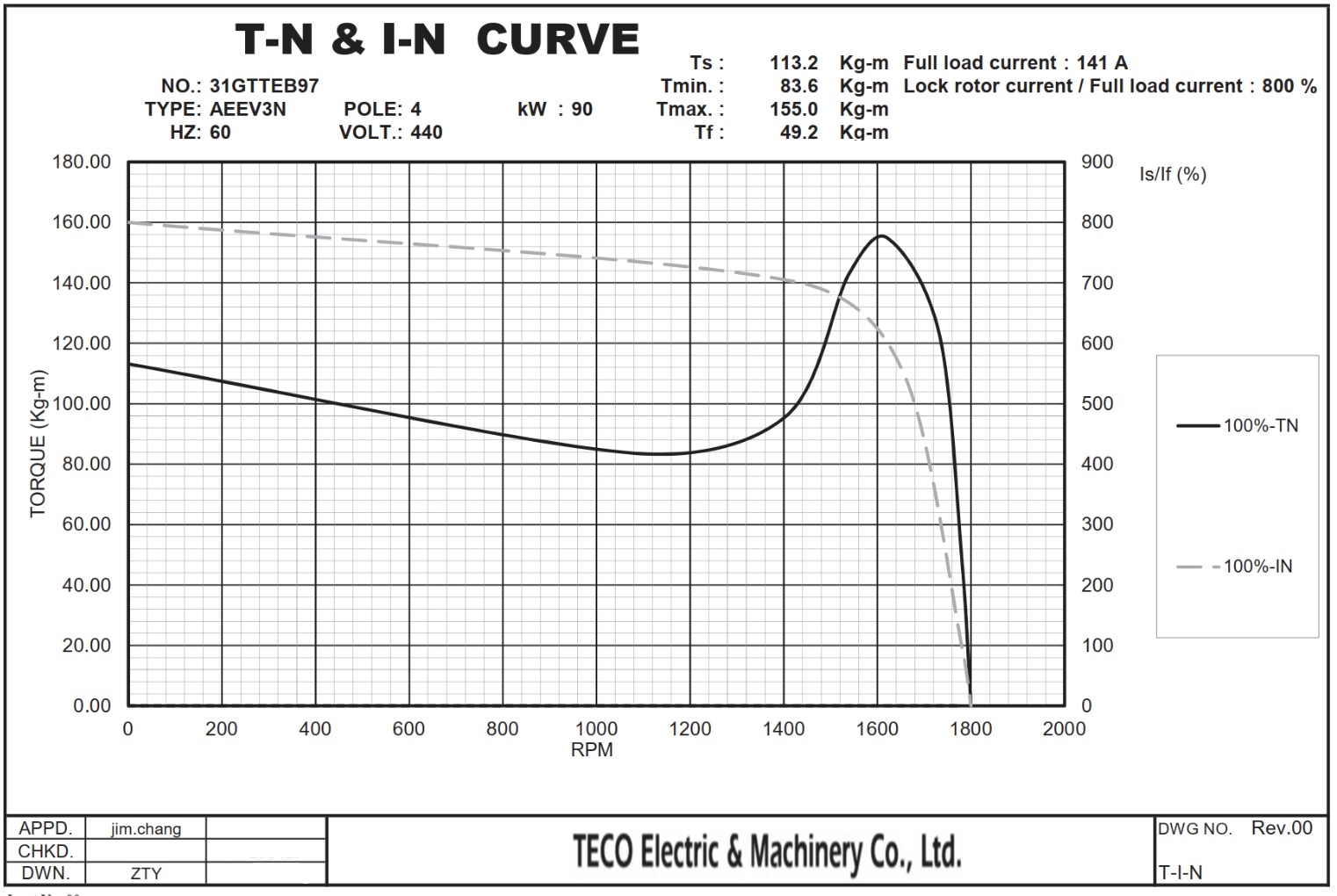

拿到这份电机的 T - N（转矩 - 转速）和 I - N（电流 - 转速）曲线图时，可从以下几个关键方面来理解其蕴含的信息。

一、T - N 曲线（转矩 - 转速曲线，图中黑色曲线）

（一）启动转矩（Ts）

在曲线的最左端起始点对应的转矩值，即电机的启动转矩（图中 Ts 为 113.2 Kg - m） 。它代表电机在启动瞬间能够提供的转矩大小，这一数值对于需要克服较大静态负载的应用场景至关重要，比如大型机械设备的初始启动。若启动转矩不足，电机可能无法顺利带动负载启动。

（二）最小转矩（Tmin）

曲线上的最低点对应的转矩值（图中 Tmin 为 83.6 Kg - m） 。在电机加速过程中，转矩不能低于此值，否则电机可能无法持续加速，甚至出现堵转现象。特别是在负载转矩波动较大的工况下，需确保电机运行过程中的转矩始终高于 Tmin。

（三）最大转矩（Tmax）

曲线的峰值对应的转矩值（图中 Tmax 为 155.0 Kg - m） 。这是电机在额定条件下能够输出的最大转矩。当电机遇到短时过载情况时，只要负载转矩不超过 Tmax，电机仍可正常运行并带动负载。但长时间在接近或超过 Tmax 的转矩下运行，会导致电机过热，甚至损坏。

（四）额定转矩（在额定转速附近的转矩值）

在电机达到额定转速（图中未明确标注额定转速，但可根据电机设计参数判断）时对应的转矩值，它反映了电机在正常稳定运行状态下持续输出的转矩能力，是评估电机在额定工况下做功能力的重要指标。

二、I - N 曲线（电流 - 转速曲线，图中灰色曲线）

（一）启动电流（对应启动时的电流值）

在曲线最左端起始点对应的电流值（图中虽未明确标注具体数值，但从曲线趋势可判断启动时电流较大）。电机启动瞬间，由于反电动势尚未建立，电流会远高于正常运行电流（图中提到堵转电流 / 满载电流为 800% ）。过大的启动电流可能会对电网造成冲击，因此在一些对电网稳定性要求较高的场合，可能需要采取软启动等措施来限制启动电流。

（二）满载电流（对应额定转速下的电流值）

当电机达到额定转速并稳定运行在满载状态时，从曲线上读取对应的电流值（图中满载电流为 141 A）。这是电机在正常工作条件下的电流参考值，通过监测运行电流是否接近或超过满载电流，可判断电机是否过载。若长期过载运行，会加速电机绝缘老化，缩短电机使用寿命。

（三）电流随转速的变化趋势

观察曲线可知，随着转速从启动逐渐上升至额定转速，电流呈现先下降后趋于稳定的趋势。在启动初期，电流较大，随着电机加速，反电动势逐渐增大，电流随之减小，当达到额定转速并稳定运行后，电流稳定在满载电流附近。了解这一变化趋势，有助于在电机调试和运行过程中，通过监测电流来判断电机的运行状态是否正常。

通过对 T - N 和 I - N 曲线的全面理解，您可以更精准地评估电机在不同工况下的性能表现，合理选择和使用电机，确保其可靠、高效运行。

这张 T - N（转矩 - 转速）和 I - N（电流 - 转速）曲线涵盖了电机从启动到接近额定转速的整个过程：

• 启动过程：从曲线最左端起始点开始，能看到启动转矩（Ts ）和较大的启动电流，反映电机启动瞬间的转矩和电流情况，可分析电机能否顺利克服静态负载启动。

• 加速过程：随着转速从 0 开始逐渐上升，T - N 曲线展示转矩随转速变化，能查看最小转矩（Tmin）等，判断电机加速过程中是否会因转矩不足而无法持续加速；I - N 曲线展示电流随转速的变化，体现反电动势建立过程中电流的变化情况。

• 接近额定运行状态：曲线接近末端时，对应电机接近额定转速，可查看额定转速下的转矩和满载电流等运行参数，用于评估电机正常稳定运行时的性能。
