东元BF系列平行轴-斜齿轮减速机

东元BF系列平行轴-斜齿轮减速机

2015-6-9 14:39:21 查看: 发布者:东元电机

常见的类型有BF(底脚安装),BFA(空心轴安装),BFF(B5法兰安装),BFAF(B5法兰安装,空心轴),是4大系列减速机其中一类.

产品参数:

减速机规格:F37/F47/F57/F67/F77/F87/F97/F107/F127/F157

功率范围:0.12200kw

转距范围:20018000N.m

传动比范围:5.0372

类别:齿轮减速机

齿轮类型:斜齿轮

齿面硬度:硬齿面

布局形式:平行轴

产品性能:

1.采用模块化设计,可根据客户要求进行变化组合,

2.减速机采用渐开线行星齿轮传动,合理利用内、外啮合、功率分流,因此具有重量轻、体积小、传动比范围大、效率高、运转平稳、噪声低、适应性强等特点

3.齿轮均采用渗碳淬火处理,得到高硬耐磨表面,齿轮热处理后全部磨齿,降低了噪音,提高了整机的效率和使用寿命。

4.箱体采用球墨铸铁,大大提高了箱体的刚性及抗震性。

5.BR系列、BK系列组合可得到更大速比。

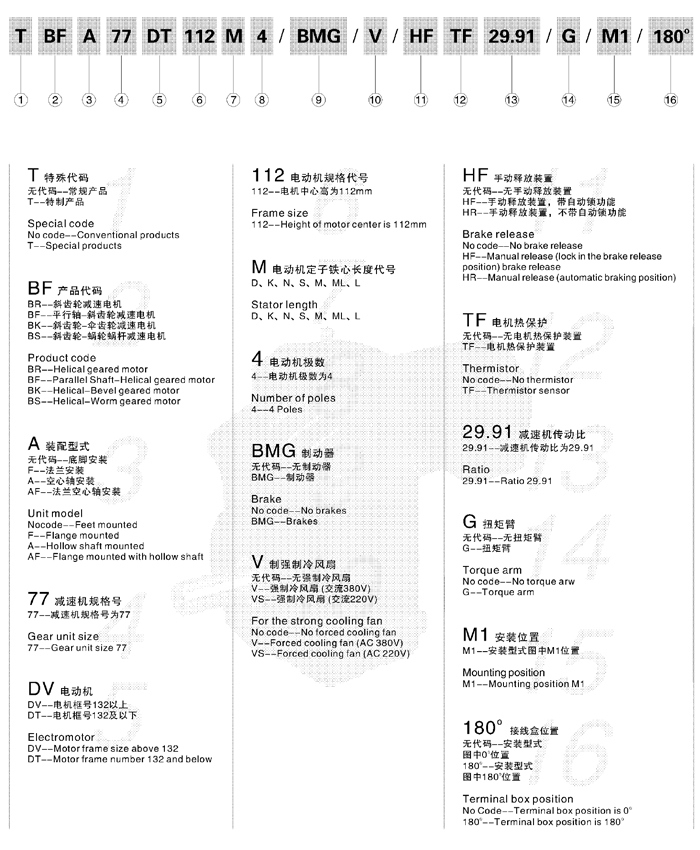

产品设计方案:

1.BF..D..底脚安装平行轴-斜齿轮减速机

2.BFA..BD..底脚空心轴安装平行轴-斜齿轮减速机

3.BFV..BD..底脚花键空心轴安装平行轴-斜齿轮减速机

4.BFH..BD..底脚空心轴锁键盘安装平行轴-斜齿轮减速机

5.BFF..D..B5法兰安装平行轴-斜齿轮减速机

6.BFAF..D..B5法兰空心轴安装平行轴-斜齿轮减速机

7.BFVF..D..B5法兰花键空心轴安装平行轴-斜齿轮减速机

8.BFHF..D..B5法兰空心轴锁紧盘安装平行轴-斜齿轮减速机

9.BFA..D..空心轴安装平行轴-斜齿轮减速机

10.BFV..D..花键空心轴安装平行轴-斜齿轮减速机

11.BFH..D..空心轴锁紧盘安装平行轴-斜齿轮减速机

12.BFAZ..D..B14法兰空心轴安装平行轴-斜齿轮减速机

13.BFVZ..D..B14法兰花键空心轴安装平行轴-斜齿轮减速机

14.BFHZ..D..B14法兰空心轴锁紧盘安装平行轴-斜齿轮减速机

产品应用范围:

在输送机,混合器,挤出机,起重机行走机构,游艺设备等行业有广泛的应用。
