AEEV4N超超高效三相异步电机（MODEL:TEV4）

东元电机简介

东元电机创立于1956年，以制造马达起家，至今东元集团已跨入重电、家电、信息、通讯、电子关键零组件、基础工程建设、金融投资及餐饮等多面向的发展领域，更积极参与国家重大工程建设，目前事业版图横跨全球5大洲、近50国。未来东元将持续深耕核心事业，朝向智能化产品、提供系统解决方案等高附加价值方向积极发展，并致力于高科技事业之拓展，以「节能、减排、智能、自动」为目标，建构一个宏观、高质量的国际级品牌。

东元电机历史

1956年东元电机股份有限公司成立于台湾三重市。

1965年新庄厂设置为台湾第一座自动化电机生产工厂。

1966年工具工厂成立（现为生产技术处）。

1973年淡水厂启用，生产冷气机、电视机、电冰箱等家电产品。

1979年中坜一厂建厂完成，导入最新自动化设备生产电机。

1983年观音厂启用，生产电视机、高级电子产品及电脑周边设备。

1987年中坜二厂建厂完成与西屋合作生产超大型电机。

1991年观音冷气厂建厂完成，导入全新自动化生产家电产品。

1991年马来西亚厂建厂完成。

1994年观音压缩机厂建厂完成。

1995年并购美国西屋（ WESTINGHOUSE）电机厂。

2002年无锡东元电机建厂。

2003年无锡东元正式投产。

2004年无锡东元金一厂建厂。

2004年江西东元电机建厂。

2012年成立上海东元德高电机有限公司，作为东元集团在中国唯一的销售服务中心。

2016年无锡东元精密机械建厂

东元电机AEEV4N超超高效三相异步电机（MODEL:TEV4）技术数据

种类:三相异步电动机

设计依据:国际电工委员会IEC60034;中国国家标准GB755

额定电压:380V或其它电压

额定频率:50HZ或60Hz

输出功率:0.55~400kW

工作制:连续工作制

机座号:80~355C

防护等级:IP55

冷却方式:IC411

绝缘等級:F级绝缘

温升:S.F.1.0（50Hz）时采用电阻法考核定子绕组温升，2P＆4P 200KW、F＃355M、F＃355L温升不超过105℃，其他规格温升不超过80℃

安装方式:IMB3（水平脚座安装）;IMB35（水平脚座安装带大法兰）及其它电动机参数和安装尺寸参照附表。

●能效等级符合中国国家标准GB18613-2020能效。频率50H以外不在国家能效认证范围，特性与特性有所差异，本表以GB特性为准

生产工厂：无锡东元电机有限公司/青岛东元精密机电有限公司

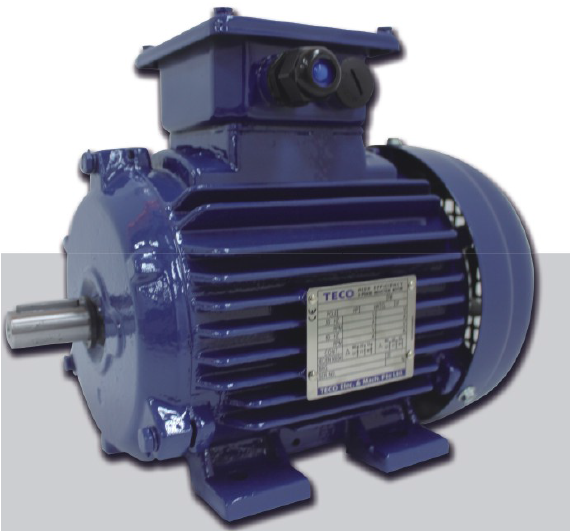

东元电机AEEV4N超超高效三相异步电机（MODEL:TEV4）照片(照片仅供参考)

东元电机AEEV4N超超高效三相异步电机（MODEL:TEV4）适用条件

电源条件:电压波动率±10％以内，频率波动率±5％以内，电压及频率综合波动率10％以内，但频率波动率不超过±5％

使用场所:室内、无危险气体环境

环境温度:-15~40℃

环境湿度:相对湿度90％以下（但不能凝结）

海拔高度:海拔1000m以下

传动方式:皮带轮传动，但是2P45kW及以上，4、6＆8P F＃280及以上使用联轴器。

旋转方向:可双向旋转，当电源相序与电动机出线端标志字母一致时，面向轴伸端看为顺时针方向旋转。

起动方式:全压直接起动或Y-△起动

涂装：GB3灰色 Munsell7.5B 3.5/0.5

          GB2蓝色 Munsell5PB  3/8

要求:安装联轴器或皮带轮请利用轴端攻牙压进迫入，禁止以外力敲击轴装安装，如有特殊需要请另行洽询。

东元电机AEEV4N超超高效三相异步电机（MODEL:TEV4）电机特点

IP55防护结构，防尘，防水花及油沫，铸铁框架，结构强壮，符合国际标准，安全更具保障性

采用东元F级绝缘，耐热度高，抗电冲击强，绝缘寿命长，在恶劣环境下也能胜任

使用进口品牌之轴承，著名钢厂之硅钢片，性能更具保障规范化的设计、优质的材料、先进的加工设备和完善的质量保证体系，这些表现在效率高振动小噪声低、安全可靠

选用:依据客户需要可搭配热保护器，PTC，空间加热器，RTD，PT100及其它

东元电机AEEV4N超超高效三相异步电机（MODEL:TEV4）剖面图

东元电机AEEV4N超超高效三相异步电机（MODEL:TEV4）振动

所有电动机转子都使用半键按照A级（标准）振动等级进行动态平衡。

电动机在空载时测得振动速度有效值不超过下表中的A级所列值。

东元电机AEEV4N超超高效三相异步电机（MODEL:TEV4）油脂寿命

注:

1.当环境温度每升高10℃，润滑脂寿命以及再润滑时间缩短一半。

2.20000小时适用于电机水平安装联轴器传动。

东元电机AEEV4N超超高效三相异步电机（MODEL:TEV4）安装方式

东元电机AEEV4N超超高效三相异步电机（MODEL:TEV4）轴承温升

注意！

轴承温升的高低程序比轴承本身实际温度更能反映出问题的状况

如果轴承温升速率太快或是有非学明显的振动或异音，电动机必须立刻停止运转，详细检查问题发生的原因，否则不得重新运转。

如果轴承温升及运转情况都正常的话，电动机必须继续运转直到轴承温度稳定为止，许可的温度值如下:

滚动轴承 插入式温度检出器                  警告值        跳脱值

轴承测试的温度                                      95℃         100℃

东元电机AEEV4N超超高效三相异步电机（MODEL:TEV4）包装

东元电机AEEV4N超超高效三相异步电机（MODEL:TEV4）机种型号列表

MODEL	TYPE	OUTPUT	POLES	FRAME
TEV4 80M-2P	AEEV4N---	0.75KW	2P	80M
TEV4 80M-2P	AEEV4N---	1.1KW	2P	80M
TEV4 90S-2P	AEEV4N---	1.5KW	2P	90S
TEV4 90L-2P	AEEV4N---	2.2KW	2P	90L
TEV4 100L-2P	AEEV4N---	3KW	2P	100L
TEV4 112M-2P	AEEV4N---	4KW	2P	112M
TEV4 132S-2P	AEEV4N---	5.5KW	2P	132S
TEV4 132S-2P	AEEV4N---	7.5KW	2P	132S
TEV4 160M-2P	AEEV4N---	11KW	2P	160M
TEV4 160M-2P	AEEV4N---	15KW	2P	160M
TEV4 160L-2P	AEEV4N---	18.5KW	2P	160L
TEV4 180M-2P	AEEV4N---	22KW	2P	180M
TEV4 200L-2P	AEEV4N---	30KW	2P	200L
TEV4 200L-2P	AEEV4N---	37KW	2P	200L
TEV4 225M-2P	AEEV4N---	45KW	2P	225M
TEV4 250M-2P	AEEV4N---	55KW	2P	250M
TEV4 280S-2P	AEEV4N---	75KW	2P	280S
TEV4 280M-2P	AEEV4N---	90KW	2P	280M
TEV4 315S-2P	AEEV4N---	110KW	2P	315S
TEV4 315M-2P	AEEV4N---	132KW	2P	315M
TEV4 315L-2P	AEEV4N---	160KW	2P	315L
TEV4 315L-2P	AEEV4N---	200KW	2P	315L
TEV4 355M-2P	AEEV4N---	250KW	2P	355M
TEV4 80M-4P	AEEV4N---	0.75KW	4P	80M
TEV4 90S-4P	AEEV4N---	1.1KW	4P	90S
TEV4 90L-4P	AEEV4N---	1.5KW	4P	90L
TEV4 100L-4P	AEEV4N---	2.2KW	4P	100L
TEV4 100L-4P	AEEV4N---	3KW	4P	100L
TEV4 112M-4P	AEEV4N---	4KW	4P	112M
TEV4 132S-4P	AEEV4N---	5.5KW	4P	132S
TEV4 132M-4P	AEEV4N---	7.5KW	4P	132M
TEV4 160M-4P	AEEV4N---	11KW	4P	160M
TEV4 160L-4P	AEEV4N---	15KW	4P	160L
TEV4 180M-4P	AEEV4N---	18.5KW	4P	180M
TEV4 180L-4P	AEEV4N---	22KW	4P	180L
TEV4 200L-4P	AEEV4N---	30KW	4P	200L
TEV4 225S-4P	AEEV4N---	37KW	4P	225S
TEV4 225M-4P	AEEV4N---	45KW	4P	225M
TEV4 250M-4P	AEEV4N---	55KW	4P	250M
TEV4 280S-4P	AEEV4N---	75KW	4P	280S
TEV4 280M-4P	AEEV4N---	90KW	4P	280M
TEV4 315S-4P	AEEV4N---	110KW	4P	315S
TEV4 315M-4P	AEEV4N---	132KW	4P	315M
TEV4 315L-4P	AEEV4N---	160KW	4P	315L
TEV4 315L-4P	AEEV4N---	200KW	4P	315L
TEV4 355M-4P	AEEV4N---	250KW	4P	355M
TEV4 355L-4P	AEEV4N---	315KW	4P	355L
TEV4 90S-6P	AEEV4N---	0.75KW	6P	90S
TEV4 90L-6P	AEEV4N---	1.1KW	6P	90L
TEV4 100L-6P	AEEV4N---	1.5KW	6P	100L
TEV4 112M-6P	AEEV4N---	2.2KW	6P	112M
TEV4 132S-6P	AEEV4N---	3KW	6P	132S
TEV4 132M-6P	AEEV4N---	4KW	6P	132M
TEV4 132M-6P	AEEV4N---	5.5KW	6P	132M
TEV4 160M-6P	AEEV4N---	7.5KW	6P	160M
TEV4 160L-6P	AEEV4N---	11KW	6P	160L
TEV4 180L-6P	AEEV4N---	15KW	6P	180L
TEV4 200L-6P	AEEV4N---	18.5KW	6P	200L
TEV4 200L-6P	AEEV4N---	22KW	6P	200L
TEV4 225M-6P	AEEV4N---	30KW	6P	225M
TEV4 250M-6P	AEEV4N---	37KW	6P	250M
TEV4 280S-6P	AEEV4N---	45KW	6P	280S
TEV4 280M-6P	AEEV4N---	55KW	6P	280M
TEV4 315S-6P	AEEV4N---	75KW	6P	315S
TEV4 315M-6P	AEEV4N---	90KW	6P	315M
TEV4 315L-6P	AEEV4N---	110KW	6P	315L
TEV4 315L-6P	AEEV4N---	132KW	6P	315L
TEV4 355M-6P	AEEV4N---	160KW	6P	355M
TEV4 355M-6P	AEEV4N---	200KW	6P	355M
TEV4 355L-6P	AEEV4N---	250KW	6P	355L

东元电机AEEV4N超超高效三相异步电机（MODEL:TEV4）电气数据及安装尺寸
